Talha de corrente manual



A talha de corrente manual, também conhecida como bloco de corrente ou polia de corrente manual, é um dispositivo mecânico usado para levantar e abaixar cargas pesadas. É uma ferramenta simples e versátil comumente empregada em diversas indústrias, canteiros de obras, oficinas e armazéns onde é necessário o levantamento manual de cargas. Aqui está uma descrição geral de uma talha de corrente manual:



Construção:

A talha normalmente consiste em uma caixa de metal resistente que envolve os componentes internos.

Dentro da caixa há um mecanismo de corrente que compreende uma corrente de carga e um mecanismo de elevação manual.

Corrente de carga:

A corrente de carga é uma série de elos interligados feitos de liga de aço de alta resistência.

A corrente passa por um conjunto de engrenagens e rodas dentadas dentro da caixa da talha.

Mecanismo de elevação:

O mecanismo de elevação é operado manualmente por meio de uma corrente manual.

A corrente manual está conectada à corrente de carga e é usada para levantar ou abaixar a carga puxando-a ou soltando-a de maneira controlada.

Ganchos:

As talhas manuais de corrente normalmente apresentam dois ganchos: um gancho de carga e um gancho de suspensão.

O gancho de carga é preso à corrente de carga e é usado para fixar a carga.

O gancho de suspensão é usado para pendurar a talha em uma estrutura de suporte adequada, como uma viga ou um carrinho.

Engrenagem:

As engrenagens internas e rodas dentadas dentro da carcaça proporcionam vantagem mecânica, permitindo que a talha levante cargas pesadas com relativamente menos esforço do operador.

Mecanismo de freio:

As talhas manuais de corrente são equipadas com um sistema de freio para garantir que a carga permaneça na posição desejada assim que o operador parar de puxar a corrente manual.

O freio é acionado automaticamente quando a corrente manual é liberada.





Modelo	Capacidade de elevação (T)	Altura de elevação (m)	Corrente Tamanho (φmm)	Cadeia Não.
HSC-0.5	0.5	3	6	1
HSC-1	1	3	6	1
HSC-2	2	3	6	2
HSC-3	3	3	8	2
HSC-5	5	3	10	2
HSC-10	10	3	10	4





Corrente de carga:

A corrente de carga geralmente é feita de liga de aço, proporcionando resistência e durabilidade.

Os elos da corrente podem ter um formato ou design específico para melhorar a aderência e evitar deslizamentos.

A corrente de carga pode ser galvanizada ou revestida para resistência à corrosão, especialmente em ambientes externos ou agressivos.



Corrente manual:

A corrente manual geralmente é feita de liga de aço e é conectada à corrente de carga por meio de uma ligação mecânica.

O operador puxa ou solta a corrente manual para levantar ou abaixar a carga, respectivamente.

A corrente manual pode ter uma alça de borracha ou ergonômica para uma pegada confortável.

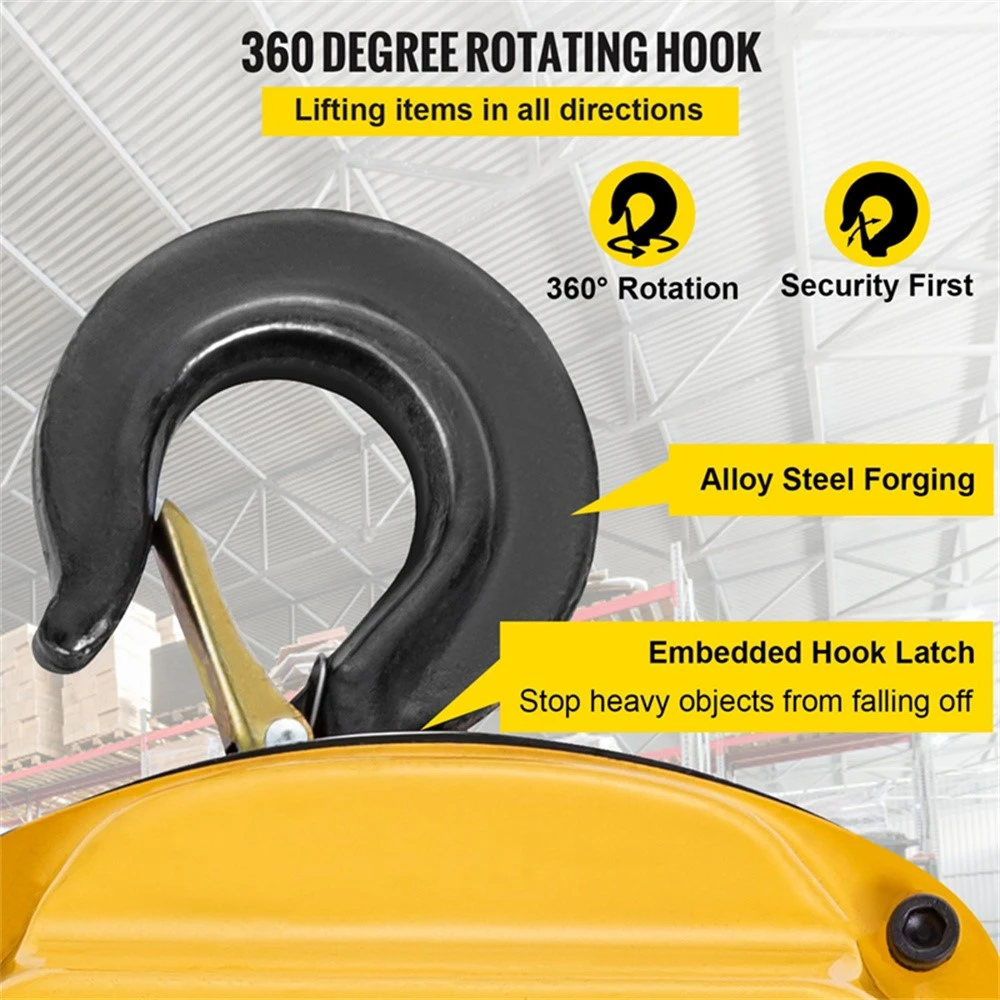

Ganchos:

Os ganchos de carga geralmente possuem travas de segurança para evitar o desprendimento acidental da carga.

Os ganchos podem girar para facilitar o posicionamento da carga.

Os ganchos de carga e de suspensão são normalmente forjados para maior resistência.



Carcaça e Estrutura:

A caixa é geralmente feita de materiais robustos, como ferro fundido ou liga de alumínio.

O design da estrutura garante o alinhamento adequado dos componentes internos para uma operação suave.

Algumas talhas têm um design compacto e leve para portabilidade.



Mecanismo de engrenagem:

As engrenagens e rodas dentadas dentro da caixa da talha são projetadas com precisão para proporcionar vantagem mecânica, permitindo elevação eficiente.

A engrenagem pode incorporar sistemas fechados ou selados para proteção contra poeira e contaminantes.



Sistema de travagem:

As talhas manuais de corrente geralmente usam um sistema de freio de fricção para controlar e segurar a carga.

O mecanismo de freio é acionado automaticamente quando a corrente manual é liberada, evitando que a carga caia livremente.

Limitador de carga/proteção contra sobrecarga:

Algumas talhas de corrente manuais avançadas vêm com limitadores de carga ou dispositivos de proteção contra sobrecarga.

Esses recursos evitam que a talha levante cargas além de sua capacidade nominal, aumentando a segurança.







Indústria de construção:

Movimentação de materiais: Levantamento e posicionamento de materiais de construção, como vigas de aço, blocos de concreto e andaimes.

Instalação de Equipamentos: Içamento e instalação de máquinas e equipamentos pesados.



Fabricação e Montagem:

Manuseio de peças: Elevação e movimentação de componentes durante os processos de fabricação.

Operações de linha de montagem: Auxiliar na montagem de grandes produtos ou máquinas.



Armazenagem e Logística:

Carga e Descarga: Levantamento e abaixamento de paletes e mercadorias para carregamento ou descarregamento de caminhões.

Sistemas de Estantes: Posicionamento e ajuste de itens em prateleiras altas.



Manutenção e reparo:

Manutenção de Equipamentos: Equipamentos de elevação e suporte para tarefas de manutenção.

Reparos de veículos: Auxiliar no reparo de veículos levantando componentes.



Indústrias Mineradoras e Extrativas:

Movimentação de minério: Levantamento e transporte de minerais e minério.

Instalação de equipamentos: Instalação e manutenção de máquinas pesadas de mineração.









Q:Qual é a diferença entre talha de corrente elétrica e manual?

R: A principal diferença entre talhas de corrente elétricas e manuais está no método de operação. Aqui estão as principais distinções:

1.Fonte de energia: Uma talha de corrente manual é operada pela força física exercida pelo operador, geralmente puxando uma corrente manual. Em contraste, uma talha elétrica de corrente é alimentada por eletricidade, normalmente através de um motor que aciona o mecanismo de elevação.

2. Mecanismo de elevação: Em uma talha de corrente manual, o mecanismo de elevação depende da força física do operador aplicada à corrente manual. A corrente de carga é puxada manualmente e o sistema de engrenagens multiplica a força para levantar a carga. Por outro lado, uma talha elétrica de corrente utiliza um motor elétrico para acionar o mecanismo de elevação, proporcionando elevação e descida de cargas consistente e controlada.

3. Capacidade de elevação: As talhas elétricas de corrente geralmente estão disponíveis em uma ampla gama de capacidades de elevação em comparação com as talhas manuais. As talhas elétricas de corrente podem suportar cargas mais pesadas, normalmente variando de algumas centenas de quilogramas a várias toneladas. As talhas manuais de corrente são comumente usadas para cargas mais leves, com capacidades que variam normalmente de algumas centenas de quilogramas até algumas toneladas.

4. Facilidade de uso: As talhas elétricas de corrente requerem menos esforço físico para operar em comparação com as talhas manuais. O mecanismo de elevação motorizado facilita o levantamento e o abaixamento de cargas pesadas com controle preciso. Já o içamento manual exige que o operador exerça força física, o que pode ser mais cansativo e menos preciso, principalmente quando se trata de cargas mais pesadas.

5.Velocidade e eficiência: As talhas elétricas de corrente são geralmente mais rápidas e eficientes do que as talhas manuais. O mecanismo de elevação motorizado permite elevação e abaixamento mais rápido de cargas, aumentando a produtividade e reduzindo a fadiga do operador. As talhas manuais de corrente têm uma velocidade de elevação mais lenta, pois dependem da força física do operador.

6.Custo: As talhas elétricas de corrente são normalmente mais caras do que as talhas manuais devido aos componentes adicionais, como motores e sistemas elétricos. As talhas manuais de corrente são geralmente mais acessíveis e econômicas, especialmente para aplicações de carga mais leve.



P:Qual é a diferença entre uma talha de corrente manual e uma talha de alavanca?

A:1.Estrutura de design:

Talha de corrente manual: Geralmente consiste em uma alça, roda dentada, corrente ou corda e gancho. A alça é conectada à corrente ou corda por meio de uma roda dentada, e a corrente ou corda é levantada e abaixada puxando a alça, controlando assim a subida ou descida do gancho.

Talha de alavanca: Também conhecida como talha de placa manual, possui alça e estrutura de placa plana. O movimento para cima e para baixo da alça faz com que a placa plana suba e desça através do mecanismo de transmissão de engrenagem, realizando assim a subida ou descida do gancho.

2. Método de controle:

Talha de corrente manual: O controle é realizado principalmente puxando ou empurrando a alça, e a operação manual controla o movimento de elevação.

Talha de Alavanca: O controle também se dá através do movimento para cima e para baixo da manivela, mas o design pode ser mais compacto, tornando a operação mais direta.

3. Cenários de aplicação:

Talha de corrente manual: Adequada para diversas tarefas de manuseio e elevação, comumente utilizada em oficinas, armazéns, canteiros de obras e outros cenários.

Talha de Alavanca: Geralmente utilizada para tarefas de manuseio relativamente simples, especialmente indicada para ocasiões que exigem controle preciso da altura de elevação, como manutenção mecânica, instalação de equipamentos, etc.

4. Tipo de estrutura:

Talha de corrente manual: A estrutura é relativamente flexível e a corrente ou corda pode ser configurada com diferentes comprimentos conforme necessário.

Talha de alavanca: A estrutura é relativamente compacta, geralmente fixada em uma placa plana, e sua altura de elevação pode ser limitada pelo projeto.

5. Carga aplicável:

Talha de corrente manual: Adequado para faixa de carga pequena a média, capaz de atender algumas tarefas de manuseio relativamente pesadas.

Talha de alavanca: Geralmente adequada para cargas leves a médias. Devido a algumas limitações de projeto, pode não ser tão adequado quanto uma talha manual de corrente para manusear grandes cargas.



P: Qual é a estrutura do produto da talha manual de corrente?

R: 1. Alça:

A alça de uma talha de corrente geralmente é projetada ergonomicamente para facilitar ao operador segurar e aplicar força. O movimento da alça é controlado puxando ou empurrando manualmente para controlar a operação da talha.

2. Roda de corrente ou rolo:

O movimento da alça é transmitido à corrente ou corda através da roda dentada ou rolo, resultando na ação mecânica correspondente. O design da roda dentada ou rolo ajuda a transferir suavemente a força da alça.

3.Corrente ou corda:

Uma corrente ou corda é presa a uma roda dentada ou tambor, com uma alça presa em uma extremidade e um gancho preso na outra. A corrente ou corda é responsável por transmitir a força e realizar o movimento de elevação do gancho.

4. Gancho:

O gancho é conectado à outra extremidade da corrente ou corda e é usado para pendurar e levantar cargas. Os ganchos geralmente são projetados para transportar objetos com segurança durante o manuseio.

5. Dispositivo de bloqueio:

Para garantir que o gancho esteja travado com segurança quando atingir a altura alvo, as talhas de corrente geralmente são equipadas com um dispositivo de travamento para evitar liberação acidental. Este é um recurso de segurança fundamental do produto.

6.Backstop (Pawl):

Um contra recuo é um dispositivo de segurança usado para evitar que uma corrente ou corda caia livremente após uma operação de liberação. Os batentes evitam descidas descontroladas e melhoram a segurança do equipamento.

7. Peças mecânicas e estruturas de suporte:

Além dos componentes principais mencionados acima, uma talha de corrente também inclui uma série de peças mecânicas e estruturas de suporte, que juntas constituem a estrutura mecânica geral da talha.



P: Que tipo de guindaste pode ser usado com talha de corrente manual?

A:1.Guindaste de viga única:

As talhas manuais de corrente podem ser montadas nas vigas de guindastes de viga única e são utilizadas para movimentar e levantar cargas leves e médias. Essa combinação é comumente encontrada em configurações de loja e fábrica.

2. Guindaste de viga dupla:

A instalação de uma talha manual de corrente em um guindaste de viga dupla pode fornecer uma maior faixa de manuseio e maior altura de elevação, e é adequada para grandes cargas e operações em grandes altitudes.

3. Ponte rolante:

As talhas manuais de corrente podem ser usadas em conjunto com pontes rolantes para completar tarefas de deslocamento, elevação e manuseio em grandes áreas de trabalho.

4. Guindaste de pórtico:

Na estrutura do guindaste de pórtico, a talha manual de corrente pode ser usada para se mover lateralmente ao longo da estrutura do pórtico para obter manuseio e elevação lateral.

5. Guindaste de suspensão:

Os guindastes suspensos são geralmente montados em tetos ou vigas, e talhas manuais de corrente podem ser instaladas nas vigas dos guindastes suspensos para tarefas leves de manuseio.

6. Guindaste de lança:

Para tarefas que exigem maior capacidade de manobra, uma talha de corrente pode ser usada em conjunto com um guindaste de lança para completar tarefas de manuseio e elevação.

7. Guindaste:

Em alguns guindastes leves, uma talha de corrente pode ser montada no gancho para capacidade adicional de elevação e manuseio.



P: O que você deve prestar atenção ao instalar uma talha de corrente manual?

R: 1. Escolha um local de instalação adequado:

Certifique-se de que o local de instalação seja sólido, plano e capaz de suportar o peso da talha de corrente e sua carga. Evite a instalação em estruturas oscilantes ou instáveis.

2.Verifique os ganchos e correntes/cordas:

Verifique se os ganchos, correntes ou cordas estão intactos antes da instalação. Certifique-se de que o gancho não esteja rachado, deformado ou danificado de outra forma e verifique se a corrente ou a conexão do cabo estão bem apertadas.

3.Certifique-se de que a alça e a roda dentada estejam funcionando corretamente:

Antes da instalação, opere a alça várias vezes para garantir que a alça e a roda dentada possam funcionar livremente sem emperramento, ruído anormal ou outras anormalidades.

4. Escolha o local apropriado do gancho:

Selecione a posição apropriada do gancho durante a instalação para garantir que a carga esteja equilibrada sob o gancho e que o objeto levantado possa ser transportado com segurança.

5.Verifique o dispositivo de travamento e o contra recuo:

Certifique-se de que o dispositivo de travamento e o batente equipado com a talha manual de corrente estejam funcionando corretamente. O dispositivo de travamento deve ser capaz de travar o gancho de maneira confiável quando ele atingir a altura alvo e evitar a liberação acidental.

6.Calibração da altura de elevação:

Se a talha de corrente estiver equipada com uma escala de altura de elevação, certifique-se de que a escala corresponda à altura de elevação real. Isso ajuda a controlar com precisão o processo de elevação.

7.Siga as orientações do fabricante:

Leia atentamente o manual de instruções da sua talha de corrente e as instruções de instalação fornecidas pelo fabricante. Siga as etapas do guia para garantir a conformidade com as especificações e requisitos do fabricante.

8. Inspeção e manutenção regulares:

Após a instalação, verifique regularmente todas as peças da talha de corrente, incluindo correntes, cabos, ganchos, dispositivos de travamento, etc., e realize a lubrificação e manutenção necessárias para manter o funcionamento normal do equipamento.

9.Treinamento de operadores:

Para operadores que utilizam talhas de corrente, forneça o treinamento necessário para garantir que eles entendam os métodos corretos de operação e as precauções de segurança do equipamento.

10.Siga os procedimentos de segurança:

Siga rigorosamente os procedimentos de segurança e regulamentações locais para garantir o uso seguro do equipamento.
